零序分量谐波的问题点

• - 因过电流导致断路器的Trip现象
• - 变压器的温度上升及热化
• - 保护器的错误操作
• - 中性线过热或发生火灾
• - 发生通讯故障

适用领域

零序分量谐波滤波器

适用负载	电脑、OA机械、电子式稳定器、医疗机械、广播设备、单相UPS等
适用系统	380/220V 50/60Hz 3P4W 50~3000A
适用场所	信息处理中心、工厂、医院、大楼、办公室、办公楼、学校和公寓等

产品特征

专利

• - 专利第0435106号，运用零序分量阻抗的共振的谐波降低装置
• - 专利第0493987号，改进的零序分量谐波滤波器

降低线路电流

• - 使用单相非线性负载时，对于在线路流动的电流，去除大量的零序分量谐波电流，降低线路电流。

降低中性线电流

• - 对于重叠在中性线的显示较大电流值的零序分量谐波电流，可最多去除90%以上。

满足谐波规定值

• - 因零序分量谐波造成的高电压和电流畸变率在谐波规定值范围内
• - 在IEEE-519、AS-2279和BS G5/4等的规定值范围内

解决电力品质问题

便于安装产品

• - 无需现场调查和系统模拟，已实现规格化和标准化，可根据在中性线流淌的最大电流值进行安装。

便于选择产品

便于维修

• - 产品已实现标准化，便于维修。
• - 耐用性优越，可使用10年以上。

安装效果

• - 可抑制因零序分量谐波造成的变压器和电缆的温度上升，还可防止发生火灾。
• - 可解决中性线过电流和过电压的问题，可确保3相平衡和系统的安全性。
• - 可增加线路系统的容量和信誉度，还可防止MCCB的异常Trip现象。
• - 可抑制变压器和电子机械的过电流，还可延长电子机械的寿命。
• - 可改善电力系统的功率因数，节省电费。
• - 可减少因非线性负载的谐波电流造成的K-Factor。

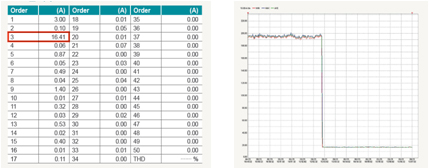

• [安装前]
• [安装后]
