适用领域

3P3W智能主动型滤波器

适用负载	产业专用：电弧炉、焊接机、整流器、ASD、化学工厂的电解槽、陶瓷塑形炉的电解装置和泵等 商业专用：电脑、荧光灯、UPS、HVAC、FAN、广播装置、医疗器械 家庭专用：家电产品、电脑、荧光灯
适用系统	3Phase 3Wire, 208 ~ 480V, 50 ~ 1000A, 50/60Hz
适用场所	办公室、机房、水处理厂、工厂、医院、政府机关、水泥工厂、纸浆造纸工厂、自动化工序和半导体工序

产品特征

专利与认证

• - 专利第0459000号，3相4线式主动型电力滤波器控制装置
• - 新产品认证NEP-MKE-2009-016，数码式的3相4线式主动型电力滤波器
• - 调配优秀产品第2010047号，有源谐波滤波器
• - CE F690501/SP-IMS000494，智能主动型滤波器

满足谐波电流畸变率规定值

• - 满足韩国电力公社和IEEE Std.519-1992的电压和电流畸变率的规定值
• - 满足AS-2279、EN61000-3-4和BS G5-4的国际规定值

解决电力品质问题

• - 保护因谐波造成的变压器容量的损失。
• - 防止因谐波造成的线路损失以及因变压器、电缆和断路器的热化造成的烧毁现象。
• - 防止因谐波造成的电抗器和电容器的火灾。
• - 优化电容器的过电流抑制和功率因数。
• - 防止通讯传导障碍，延长电气机械的寿命。
• - 确保精密机械的性能可靠，减少产品的不良，提高生产力。

保证系统的安全运作，节省运作费用。

在系统中并排连接，易于安装和维修。

可实现空间矢量控制算法。

采用DSP。

采用Graphic LCD，可实时监控电压和电流。

设有保护监视系统画面。

具有优秀的信誉度。

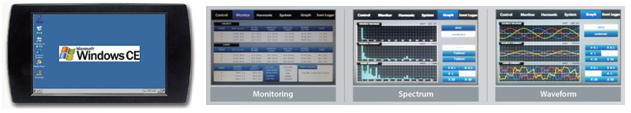

PQ Manager

用户分界面板PQ-Manager与数码控制器相连接，PQ-Manager和数码控制器之间的通讯使用RS-232通讯规定。同时使用了触屏，耐噪音，便于操作，可简便监控各种相关的值。

安装效果

• - 在超前、滞后电路所有领域的功率因数维持在99%。
• - 控制在ITDD 5%以内。
• - 防止闪光现象，控制电涌。
• - 电流量的线路损失可减少20~40%。
• - 电量可节省3~5%。
• - 防止因变压器过热导致的烧毁现象和容量的减少。
• - 防止因电缆过热导致的烧毁现象和容量的减少。
• - 防止因谐波导致的传导现象带来的通讯线传导障碍。
• - 防止因谐波流入导致的电抗器和电容器的烧毁现象。
• - 防止因断路器或保险丝异常导致的Trip现象。
• - 防止因谐波导致的精密机械和保护装置的错误操作。
• - 防止因从系统流入电涌或过电压导致的机械损毁。

安装前后对比

• [安装前]
• [安装后]
